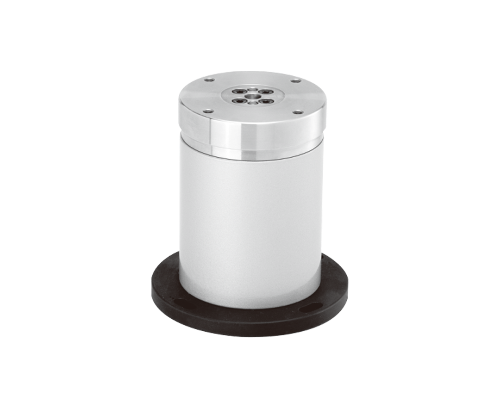

氣動分度臺 MT系列
本產品為可以固定安裝的氣動間歇分度裝置。
內部凸輪構造實現可靠精準的定位，可應用于工作臺面上的分度作業。
構造原理
產品樣本
特長
-
類氣缸分度
通過電磁閥控制氣壓，操作簡單。
-
高精度
凸輪的精準分度和定位銷鎖定結構可實現高精度定位。
-
高剛性
臺面上的止推軸承可以充分承受負載。
-
形狀簡單、易于組裝
外形簡單，易于裝配，應用廣泛。
-
免維護
內部封入潤滑脂，額定壽命內無需維護或給油。
型號表示
氣動分度臺
- MT
- 1
- 100
- 2
- S
- 3
- R
- 5
- 1.產品名
- MT系列
- 2.代號
- 100、125
- 3.安裝形式
- S：標準型
- 4.分度數
-
100型：2、3、4、5、6、8
125型：2、3、4、5、6、8、10、12
- 5.回轉方向
-
R：右回轉
L：左回轉
規格表
| 型號 |
|---|
| MT100 | MT125 | 備注 |
|---|
| 回轉方向 | ||
|---|---|---|
| 分度數 | ||
| 分度速度 | sec | |
| 分度精度 | ± arc min | |
| 允許負載扭矩 | N?m | |
| 允許轉動慣量 | ×10-4 kg?m2 | |
| 鎖定扭矩 | N?m | |
| 內部容積 | cm3 | |
| 最高使用壓力 | MPa | |
| 最低動作壓力 | MPa | |
| 附屬轉臺直徑 | mm | |
| 最大裝載重量 | kg | |
| 作業負載 | 軸向 | N |
| 徑向 | N | |
| 質量 | kg | |
| 外形圖 | ||
| CAD數據 | ||
| 產品樣本 | ||
| 注意事項說明 | ||
| R?L | R?L | 從回轉臺上方看的方向 |
| 2?3?4?5?6?8 | 2?3?4?5?6?8?10?12 | |
| 0.8～ | 1.0～ | 速度控制調整(無負載狀態) |
| 3 | 2 | |
| 11.7 | 29.4 | 4分度 空氣壓力為0.4MPa時 |
| 125 | ※1250 | ※2、3分度時僅為1125 |
| 11.7 | 29.4 | 氣壓為0.4MPa時 |
| 250 | 500 | |
| 0.7 | 0.7 | |
| 0.3 | 0.3 | |
| 180 | 250 | 推薦直徑 |
| 3 | 15 | 最大裝載重量時不可高速運轉 |
| 980 | 2940 | 轉臺停止時的外部負載 |
| 245 | 490 | |
| 5 | 10 | |
|
