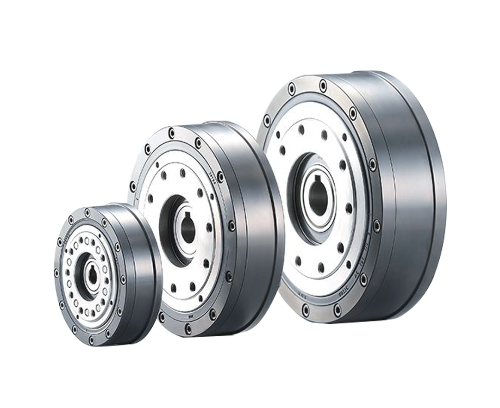

超薄型減速機 PSR系列
通過精密滾子&孔的巧妙方式以及交叉滾子軸承的支撐進行輸出，實現尺寸超扁平型的超薄型減速機。
構造原理
產品樣本
特長
-
超扁平&結構緊湊
采用差動式減速機構和薄型交叉滾子軸承，實現超扁平形狀，滿足緊湊型設計方案需求。
-
高剛性
高嚙合率以及負載得以分散，使得產品剛性極高。
-
高精度
通過精密次擺線齒輪和高精度滾銷的復數嚙合，實現高傳動精度。
-
低背隙
通過各部件間隙最優化配置，實現背隙3arcmin以下的高精度定位。
-
免維護
內部封入潤滑脂，額定壽命內無需維護或給油。
-
高效率
設置適當?shù)膲毫牵瑢?shí)現高效率圓滑動作。
-
適配廣泛
能夠應對各類電機尺寸，無安裝方向限制，購買后可立即安裝。
型號表示
超薄型減速機
- PSR
- 1
- 70
- 2
- F
- 3
- H
- 4
- A
- 08
- 7
- 1.產品名
- PSR系列
- 2.代號
- 70、110、135
- 3.輸出形式
-
F：法蘭輸出
S：軸輸出
- 4.輸入端固定方式
-
H：帶鍵槽孔（標準）
C：夾緊
S：軸 ※
- 5.減速比
-
70型：19、39、49
110型：19、39、59
135型：19、39、59
- 6.電機安裝記號
-
請參考樣本中 外形尺寸圖&電機·減速機對應表
- 7.輸入孔徑
-
請參考規格表或樣本中外形尺寸圖
※輸入端為S：軸時，6、7兩項無需填寫
規格表
| 型號 |
|---|
| PSR70 | PSR110 | PSR135 |
|---|
| 減速比 | |
|---|---|
| 回轉方向 (相對于輸入軸，輸出軸的回轉方向) | |
| 允許額定扭矩 | N?m |
| 加速峰值扭矩 | N?m |
| 瞬間最大扭矩 | N?m |
| 允許平均輸入回轉數 | rpm |
| 最高輸入回轉數 | rpm |
| 背隙 | arcmin |
| 推薦電機容量 | W |
| 換算到輸入軸的慣量 | ×10-4 kg?m2 |
| 輸入孔徑 | mm |
| 質量 | kg |
| 外形圖 | |
| CAD數據 | |
| 產品樣本 | |
| 注意事項說明 | |
| 19 | 39 | 49 | 19 | 39 | 59 | 19 | 39 | 59 |
| 逆方向 | 逆方向 | 逆方向 | ||||||
| 16 | 26 | 26 | 32 | 65 | 65 | 65 | 130 | 130 |
| 32 | 52 | 52 | 65 | 130 | 130 | 130 | 260 | 260 |
| 48 | 90 | 96 | 96 | 195 | 195 | 195 | 390 | 390 |
| 3000 | 3000 | 3000 | ||||||
| 4500 | 4500 | 4500 | ||||||
| 4 | 3 | 3 | ||||||
| 100 | 200 ?400 | 750 | ||||||
| 0.037 | 0.036 | 0.036 | 0.310 | 0.298 | 0.295 | 1.337 | 1.295 | 1.287 |
| 6 ?8 | 8 ?10 ?11 ?14 | 14 ?16 ?19 | ||||||
| 0.6 | 2.1 | 4.1 | ||||||
| F型 | S型 | F型 | S型 | F型 | S型 | |||
|
