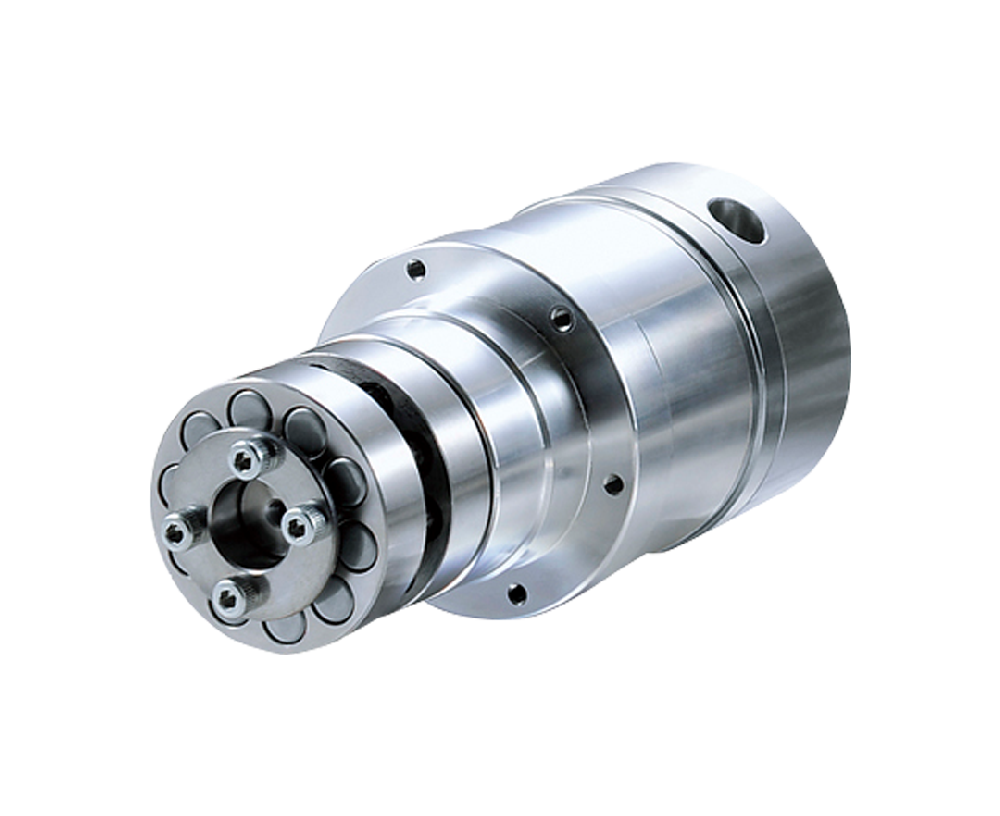

TCG1210~2510型用精密減速機 SFP-P系列
特長
-
零背隙
齒（滾銷）常時2~3處保持接觸，正反方向上不會發生齒背間隙。
減速機構部沒有使用齒輪，而采用鋼球，通過預壓讓傳動件常時接觸，不產生背隙。 -
方便電機安裝
輸入孔采用可以夾緊電機圓型輸出軸的夾緊式樣，可以簡單匹配各電機公司的電機。
-
無需客戶組裝
減速機+滾輪組裝完畢，無需客戶組裝。（SFP-P型）
-
低噪音
沒有齒輪嚙合的敲齒聲，圓滑滾動嚙合，安靜！
-
高精度定位
沒有背隙，可以正反方向上高精度定位。
型號表示
帶滾輪的零背隙球減速機
- SFP
- 1
- 70
- 2
- P
- C
- A
- 1
- 6
- A
- 7
- 0
- 0
- 8
- 1.產品名
- SFP系列
- 2.代號
- 70、85、100、125
- 3.減速比
- 8（僅限70型）、10、 20、30、40、50（僅限125型）
- 4.電機安裝記號
-
請參見外形尺寸圖，或者 電機&減速機對應表。
- 5.輸出軸徑
- 16（70型）、20（85型）、25（100型）、30（125型）
- 6.滾輪表面處理
-
1：沒有表面處理
2：黑色鍍鉻
3：氟化黑色鍍鉻 ※70型僅限1、2選項
- 7.滾輪精度等級
-
A：普通級
B：精密級
- 8.安裝板
-
F：有安裝板
0：無安裝板
- 9.TLS
（TCG潤滑塊） -
無記號：沒有TLS
L：有TLS
規格表
| 型號 |
|---|
| SFP70PCA | SFP85PCA | SFP100PCA | SFP125PCA | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 對應齒條、齒圈型號 | |
|---|---|
| 減速比 | |
| 回轉方向（相對于輸入軸，輸出軸的回轉方向） | |
| 額定扭矩 | N?m |
| 加速峰值扭矩 | N?m |
| 瞬間最大扭矩 | N?m |
| 輸出軸允許徑向負載 ※1 | N |
| 允許平均輸入回轉數 | rpm |
| 最高輸入回轉數 | rpm |
| 換算到輸入軸的慣量 ※2 | ×10-4 kg?m2 |
| 推薦電機容量 | W |
| 輸入軸孔徑 | mm |
| 外形圖 | |
| CAD數據 | |
| 產品樣本 | |
| 使用說明書 | |
| CRA1210A、RGF1210A | CRA1610A、RGF1610A、RGD1610A | CRA2010A | CRA2510A、RGF2510A、RGD2510A | |||||||||||||
| 8 | 10 | 20 | 30 | 10 | 20 | 30 | 40 | 10 | 20 | 30 | 40 | 10 | 20 | 30 | 40 | 50 |
| 逆方向 | 同方向 | 逆方向 | 同方向 | 逆方向 | 同方向 | 逆方向 | 同方向 | |||||||||
| 9.50 | 25.5 | 47.7 | 87.5 | |||||||||||||
| 9.50 | 40.7 | 70.1 | 123.4 | |||||||||||||
| 14.3 | 50.9 | 95.5 | 175.1 | |||||||||||||
| 500 | 1000 | 1500 | 2200 | |||||||||||||
| 3000 | 3000 | 2000 | 2000 | |||||||||||||
| 4500 | 4500 | 4000 | 4000 | |||||||||||||
| 0.164 | 0.159 | 0.161 | 0.162 | 0.523 | 0.441 | 0.418 | 0.408 | 1.68 | 1.46 | 1.40 | 1.37 | 3.71 | 3.05 | 2.89 | 2.83 | 2.79 |
| 200 | 200 | 100 | 100 | 400 | 200 | 200 | 100 | 750 | 400 | 400 | 200 | 1500 | 750 | 750 | 400 | 400 |
| 14 | 14 | 19 | 24 | |||||||||||||
| 11 | 11 | 16 | 22 | |||||||||||||
| 8 | 8 | 14 | 19 | |||||||||||||
| – | – | 11 | 16 | |||||||||||||
| – | – | – | 14 | |||||||||||||
|
PDF
|
PDF
|
PDF
|
PDF
|
|||||||||||||
|
CAD
|
||||||||||||||||
|
PDF
|
||||||||||||||||
|
PDF
|
||||||||||||||||
※1 允許徑向負載指負載位置位于滾輪節圓直徑上的情況下的負載值。
※2 減速機與滾輪組合情況下的數值。
與 三菱、安川、松下、富士電機的型號相對應的 電機安裝記號（法蘭盤代號）快速匹配表。
PDF
（以上4個電機廠家以外的電機，均可以對應。）
請按照電機外形圖，參照以下尺寸圖，對應出相應的電機安裝記號（法蘭盤代號）。或者聯系我們確認。
尺寸圖以及電機安裝法蘭盤型號選擇（帶滾輪一體式SFP-P系列尺寸圖請點擊此處）
SFP70PCA型
電機安裝記號（法蘭盤代號）由下表“型號”+（減速機輸入孔徑F）組成。例如：A0108
| 型號 |
|---|
| CA | CB | E | F | G | I | J | 質量 Kg | 型號 | PDF圖紙 | 3D圖紙 |
|---|
| A01 |
|---|
| A02 |
| A03 |
| B01 |
| B02 |
| 不帶中間法蘭盤 |
| 23 | 33 | 72 | 8 | 22 | 48 | M3×6 | 1.4? | SFP70PCA-A0108 | PDF |
CAD |
| 30 | 45 | SFP70PCA-A0208 | PDF |
CAD |
||||||
| 46 | M4×8 | SFP70PCA-A0308 | PDF |
CAD |
||||||
| 78 | 8 | 50 | 70 | SFP70PCA-B0108 | PDF |
CAD |
||||
| 28 | 38 | 11 | SFP70PCA-B0111 | PDF |
CAD |
|||||
| 23 | 33 | 8 | M5×10 | SFP70PCA-B0208 | PDF |
CAD |
||||
| 28 | 38 | 14 | SFP70PCA-B0214 | PDF |
CAD |
|||||
| 無 | 1.3 | SFP70PCA-00008 | PDF |
CAD |
||||||
| SFP70PCA-00011 | PDF |
CAD |
||||||||
| SFP70PCA-00014 | PDF |
CAD |
||||||||
SFP85PCA型
電機安裝記號（法蘭盤代號）由下表“型號”+（減速機輸入孔徑F）組成。例如：C0108
| 型號 |
|---|
| CA | CB | E | F | G | I | J | a | b | c | d | e | 質量 Kg | 型號 | PDF圖紙 | 3D圖紙 |
|---|
| C01 |
|---|
| E02 |
| C03 |
| C04 |
| D01 |
| D02 |
| 不帶中間法蘭盤 |
| 23 | 33.5 | 88 | 8 | 30 | 45 | M3×6 | 30 | 10 | 5 | 10 | M4 | 3.6? | SFP85PCA-C0108 | PDF |
CAD |
| 46 | M4×8 | SFP85PCA-C0208 | PDF |
CAD |
|||||||||||
| 50 | 70 | SFP85PCA-C0308 | PDF |
CAD |
|||||||||||
| 28 | 38.5 | 11 | 40 | 12 | 6 | 14 | M5 | SFP85PCA-C0311 | PDF |
CAD |
|||||
| 14 | SFP85PCA-C0314 | PDF |
CAD |
||||||||||||
| 23 | 33.5 | 8 | M5×10 | 30 | 10 | 5 | 10 | M4 | SFP85PCA-C0408 | PDF |
CAD |
||||
| 28 | 38.5 | 14 | 40 | 12 | 6 | 14 | M5 | SFP85PCA-C0414 | PDF |
CAD |
|||||
| 98 | 11 | 70 | 90 | SFP85PCA-D0111 | PDF |
CAD |
|||||||||
| 14 | SFP85PCA-D0114 | PDF |
CAD |
||||||||||||
| 14 | M6×12 | SFP85PCA-D0214 | PDF |
CAD |
|||||||||||
| 無 | 3.2 | SFP85PCA-00008 | PDF |
CAD |
|||||||||||
| SFP85PCA-00011 | PDF |
CAD |
|||||||||||||
| SFP85PCA-00014 | PDF |
CAD |
|||||||||||||
SFP100PCA型
電機安裝記號（法蘭盤代號）由下表“型號”+（減速機輸入孔徑F）組成。例如：E0111
| 型號 |
|---|
| CA | CB | E | F | G | I | J | a | b | c | d | e | 質量 Kg | 型號 | PDF圖紙 | 3D圖紙 |
|---|
| E01 |
|---|
| E02 |
| E03 |
| E04 |
| E05 |
| E06 |
| 不帶中間法蘭盤 |
| 28 | 40 | 5 | 11 | 50 | 21 | 70 | M4×8 | 40 | 12 | 6 | M4 | 5.8? | SFP100PCA-E0111 | PDF |
CAD |
| 14 | SFP100PCA-E0114 | PDF |
CAD |
||||||||||||
| 14 | M5×10 | SFP100PCA-E0214 | PDF |
CAD |
|||||||||||
| 8 | 11 | 70 | 90 | SFP100PCA-E0311 | PDF |
CAD |
|||||||||
| 14 | SFP100PCA-E0314 | PDF |
CAD |
||||||||||||
| 38 | 47 | 19 | 24 | 50 | 15 | 14 | M5 | 5.7? | SFP100PCA-E0419 | PDF |
CAD |
||||
| 28 | 40 | 14 | 21 | M6×12 | 40 | 12 | 10 | M4 | SFP100PCA-E0514 | PDF |
CAD |
||||
| 38 | 47 | 16 | 24 | 50 | 15 | 14 | M5 | SFP100PCA-E0616 | PDF |
CAD |
|||||
| 19 | SFP100PCA-E0619 | PDF |
CAD |
||||||||||||
| 無 | 5.3 | SFP100PCA-00011 | PDF |
CAD |
|||||||||||
| SFP100PCA-00014 | PDF |
CAD |
|||||||||||||
| SFP100PCA-00016 | PDF |
CAD |
|||||||||||||
| SFP100PCA-00019 | PDF |
CAD |
|||||||||||||
SFP125PCA型
電機安裝記號（法蘭盤代號）由下表“型號”+（減速機輸入孔徑F）組成。例如：F0114
| 型號 |
|---|
| AA | B | CA | CB | D | E | F | G | I | J | a | b | c | d | e | 質量 Kg | 型號 | PDF圖紙 | 3D圖紙 |
|---|
| F01 |
|---|
| F02 |
| F03 |
| F04 |
| F05 |
| E06 |
| E07 |
| E08 |
| G01 |
| G02 |
| 不帶中間法蘭盤 |
| 241.5 | 33 | 38 | 47 | 5 | 128 | 14 | 50 | 70 | M4×10 | 40 | 12 | 6 | 14 | M5 | 10.9? | SFP125PCA-F0114 | PDF |
CAD |
| M5×10 | SFP125PCA-F0214 | PDF |
CAD |
|||||||||||||||
| 8 | 70 | 90 | 10.8? | SFP125PCA-F0314 | PDF |
CAD |
||||||||||||
| 19 | 50 | 15 | 7.5 | 18 | M6 | SFP125PCA-F0319 | PDF |
CAD |
||||||||||
| 14 | M6×12 | 40 | 12 | 6 | 14 | M5 | SFP125PCA-F0414 | PDF |
CAD |
|||||||||
| 16 | 50 | 15 | 7.5 | 18 | M6 | SFP125PCA-F0416 | PDF |
CAD |
||||||||||
| 19 | SFP125PCA-F0419 | PDF |
CAD |
|||||||||||||||
| 14 | 80 | 100 | 40 | 12 | 6 | 14 | M5 | SFP125PCA-F0514 | PDF |
CAD |
||||||||
| 16 | 50 | 15 | 7.5 | 18 | M6 | SFP125PCA-F0516 | PDF |
CAD |
||||||||||
| 19 | SFP125PCA-F0519 | PDF |
CAD |
|||||||||||||||
| 56 | 65 | 24 | 95 | 115 | 55 | 20 | 10.7? | SFP125PCA-F0624 | PDF |
CAD |
||||||||
| M8×16 | SFP125PCA-F0724 | PDF |
CAD |
|||||||||||||||
| 38 | 47 | 16 | 50 | 18 | SFP125PCA-F0816 | PDF |
CAD |
|||||||||||
| 19 | SFP125PCA-F0819 | PDF |
CAD |
|||||||||||||||
| 252.5 | 44 | 58 | 10 | 158 | 16 | 110 | 145 | 11.7? | SFP125PCA-G0116 | PDF |
CAD |
|||||||
| 19 | SFP125PCA-G0119 | PDF |
CAD |
|||||||||||||||
| 56 | 76 | 22 | 55 | 20 | SFP125PCA-G0222 | PDF |
CAD |
|||||||||||
| 24 | SFP125PCA-G0224 | PDF |
CAD |
|||||||||||||||
| 無 | 10.1? | SFP125PCA-00014 | PDF |
CAD |
||||||||||||||
| SFP125PCA-00016 | PDF |
CAD |
||||||||||||||||
| SFP125PCA-00019 | PDF |
CAD |
||||||||||||||||
| SFP125PCA-00022 | PDF |
CAD |
||||||||||||||||
| SFP125PCA-00024 | PDF |
CAD |
||||||||||||||||
