TCG齒條（不銹鋼款） CRS&CPS系列

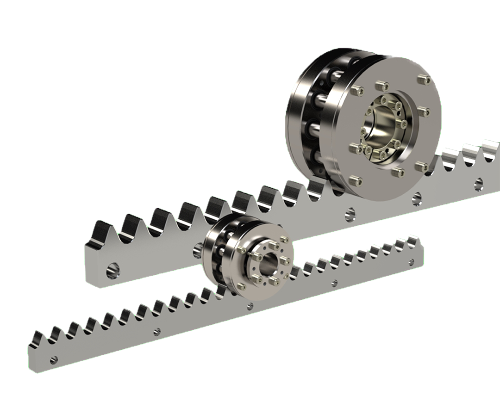

TCG齒條，通過滾輪的滾銷和齒條齒面的滾動嚙合，實現了更加輕快的回轉-直線傳動。
本機構可以通過預壓調整，消除嚙合部分的間隙，實現零背隙傳動。
滾動嚙合可以最大降低金屬零件之間的碰撞和摩擦，實現低磨損、低發塵和良好的免維護性能。
使用專用的拼接齒規，可以輕松實現高精度的齒條拼接，更方便長行程的機械傳動。
TCG齒條選型計算
特長
-
零背隙
齒（滾銷）常時2~3處保持接觸，正反方向上不會發生齒背間隙。
-
長距離、高速化 （齒條）
使用拼接齒規可以實現長距離傳動。可以實現180m/min以上的高速行走。
-
高精度
進給精度（回轉-直線比）和定位精度逼近精密滾珠絲桿。
-
低噪音、低振動
滾針軸承支撐的滾銷在次擺線齒面上圓滑滾動。不發生令人不悅的敲齒音和滾動聲。同時也減少了振動。
-
低發塵
由于是圓滑的滾動接觸，同時旋轉部分是小徑低速，低磨損只產生微小的發熱和發塵。
型號表示
滾輪
※ 按壓板螺栓為貫通螺紋底孔，故不需要排氣規格的螺栓。
- CPS
- 1
- 1610
- 2
- A
- A
- 4
- A
- 5
- 1.產品名
- CPS系列
- 2.代號
-
1610、2010、2510
- 3.封入油脂
-
A：標準
G：客戶提供潤滑脂
※封入潤滑脂：G（客戶提供潤滑脂）的情況下，由于潤滑脂的特性，可能達不到樣本負載值，請注意。
- 4.精密清洗
-
A：無
S：有
※精密清洗：S(有)的情況下，防銹處理后進行真空包裝。
- 5.鎖緊螺栓
-
A：標準
B：有排氣孔
- CPS
- 1
- 3212
- 2
- A
- A
- 4
- A
- 5
- 1.產品名
- CPS系列
- 2.代號
-
3212、4012
- 3.封入油脂
-
A：標準
G：客戶提供潤滑脂ス
※封入潤滑脂：G（客戶提供潤滑脂）的情況下，由于潤滑脂的特性，可能達不到樣本負載值，請注意。
- 4.精密清洗
-
A：無
S：有
※精密清洗：S(有)的情況下，防銹處理后進行真空包裝。
- 5.鎖緊螺栓
-
A：標準
※漲套的結構上可以排氣，鎖緊螺栓僅有標準規格。
齒 條
- CRS
- 1
- 1610
- 2
- A
- 1.產品名
- CRS系列
- 2.代號
-
1610、2010、2510、3212、4012
- 3.安裝孔
-
F：僅有側孔（標準）
Y：側孔+底面螺紋孔
- 4.齒條長度
- 參看齒條圖紙 關于齒條切斷，請參考產品樣本和技術問答
- 5.精密清洗
-
1：無（涂有防銹油）
2：有+包裝時涂標準潤滑脂（Alvania Grease S2(日本殼牌)）。
3：有+包裝時涂客戶提供的潤滑脂。
※齒條使用馬氏體不銹鋼，故在包裝時，全體表面做防銹處理。
※精密清洗的情況下，防銹處理后真空包裝。
拼接齒規
※拼接齒規跟CRA、CRC系列是通用的。
- CJ
- 1
- 16
- 2
- B
- 1.產品名
- CJ系列
- 2.代號
- 16、20、25、32、40
材質
產品使用的材質如下所示。
齒條
使用馬氏體不銹鋼。
滾輪
使用馬氏體不銹鋼。
| 滾輪本體 | 奧氏體不銹鋼 |
| 按壓板 | |
| 螺栓 | |
| 漲套 | |
| 滾銷 | 馬氏體不銹鋼 |
| 油封 | 丁晴橡膠（NBR） |
拼接齒規
機械構造用碳素鋼。
規格表
|
型號
項目
|
||
|---|---|---|
| 滾輪 | ||
| 齒條 | ||
| CPS/CRS 系列 | ||||
|---|---|---|---|---|
| CPS1610A | CPS2010A | CPS2510A | CPS3212A | CPS4012A |
| CRS1610A | CRS2010A | CRS2510A | CRS3212A | CRS4012A |
| 通用規格 | 基本動額定負載 | N |
|---|---|---|
| 最大使用負載 | N | |
| 允許靜額定負載 | N | |
| 基本動額定扭矩 ※注1 | N?m | |
| 最大適用扭矩 ※注1 | N?m | |
| 允許靜額定扭矩 ※注1 | N?m | |
| 滾輪回轉一圈的移動距離 | mm／回轉 | |
| 最大圧力角 | ° | |
| 模數（滾子P.C.D／齒數） | mm | |
| 滾輪 | 齒數 | 齒 |
| 節圓直徑 ※注2 | mm | |
| 質量 | kg | |
| 轉動慣量 | ×10-4 kg?m2 | |
| 齒條 | 節距 | mm |
| 定尺 | mm | |
| 齒數 | 齒 | |
| 質量 | kg | |
| 外形圖 | 滾輪/齒條 | |
| 拼接齒規 | ||
| CAD數據 | 滾輪/齒條 | |
| 拼接齒規 | ||
| 產品樣本 | ||
| 使用說明書 | ||
| 1000 | 1500 | 2200 | 3600 | 6000 |
| 1700 | 2200 | 3100 | 6600 | 9000 |
| 2000 | 3000 | 4400 | 7200 | 10940 |
| 25.5 | 47.7 | 87.5 | 220.0 | 458.4 |
| 43.3 | 70.1 | 123.4 | 403.3 | 687.6 |
| 59.9 | 95.5 | 175.1 | 440.0 | 836.0 |
| 160 | 200 | 250 | 384 | 480 |
| 30.7 | 30.1 | 30.7 | 30.1 | 30.0 |
| 4.75 | 6 | 7.5 | 9.5 | 12 |
| 10 | 10 | 10 | 12 | 12 |
| 50.9 | 63.7 | 79.6 | 122.2 | 152.8 |
| 0.81 | 1.5 | 2.4 | 6.8 | 16 |
| 4.56 | 12.5 | 29.6 | 200 | 728 |
| 16 | 20 | 25 | 32 | 40 |
| 992 | 1000 | 1000 | 992 | 1000 |
| 62 | 50 | 40 | 31 | 25 |
| 2.2 | 4.1 | 5.4 |
8.3 |
13 |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
|
PDF
|
||||
|
PDF
|
||||
※注1：基本動額定扭矩（最大使用扭矩、允許靜額定扭矩）是指加載在滾輪滾銷節圓直徑上的基本動額定負載（最大使用負載、允許靜額定負載）所產生的扭矩。
※注2：是理論值，并非實際滾銷的節圓直徑。
