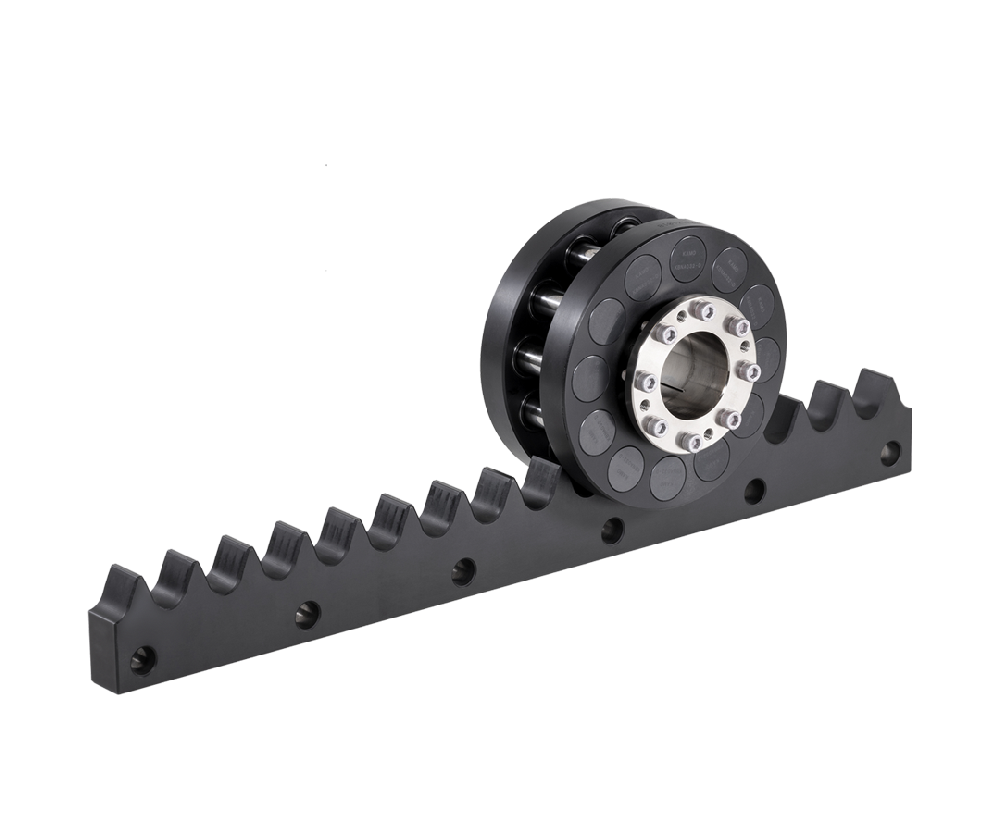

TCG齒條（高精度型） CRA&CPA/CRC&CPC系列
TCG齒條，通過滾輪的滾銷和齒條齒面的滾動嚙合，實現了更加輕快的回轉-直線傳動。
本機構可以通過預壓調整，消除嚙合部分的間隙，實現零背隙傳動。
滾動嚙合可以最大降低金屬零件之間的碰撞和摩擦，實現低磨損、低發塵和良好的免維護性能。
使用專用的拼接齒規，可以輕松實現高精度的齒條拼接，更方便長行程的機械傳動。
TCG齒條選型計算
特長
-
零背隙
齒（滾銷）常時2~3處保持接觸，正反方向上不會發生齒背間隙。
-
長距離、高速化 （齒條）
使用拼接齒規可以實現長距離傳動。可以實現180m/min以上的高速行走。
-
高精度
進給精度（回轉-直線比）和定位精度逼近精密滾珠絲桿。
-
低噪音、低振動
滾針軸承支撐的滾銷在次擺線齒面上圓滑滾動。不發生令人不悅的敲齒音和滾動聲。同時也減少了振動。
-
低發塵
由于是圓滑的滾動接觸，同時旋轉部分是小徑低速，低磨損只產生微小的發熱和發塵。適用于潔凈室。
-
潤滑免維護（不要給油）
配合TCG潤滑塊TLS的使用，不需要任何給油，實現完全的潤滑免維護。
型號表示
滾輪
- CPA
- 1
- 1610B
- 2
- A
- 4
- 1.產品名
- CPA系列、CPC系列
- 2.代號
-
CPA：1010B、1210B、1610B、2010B、2510B、3212B
CPC：3212A、4012B
- 3.表面處理
-
1：沒有表面處理
2：黑色鍍鉻（標準）
3：氟化黑色鍍鉻 ※10、12型僅限1、2選項
- 4.精度等級
-
A：普通級
B：精密級
- 5.TLS
TCG自潤滑塊 -
無記號：沒有TLS
L：有TLS
齒條
- CRA
- 1
- 1610A
- 2
- A
- 4
- F
- 5
- 1.產品名
- CRA系列、CRC系列
- 2.代號
-
CRA：1010A、1210A、1610A、2010A、2510A、3212A
CRC：3212A、4012A
- 3.表面處理
-
1：無表面處理
2：黑色鍍鉻
- 4.精度等級
-
A：普通級
B：精密級
- 5.安裝孔
-
F：僅有側孔（標準）
Y：側孔+底面螺紋孔 ※10、12型僅限F選項
- 6.齒條長度
- 參看齒條圖紙 關于齒條切斷，請參考產品樣本和技術問答
拼接齒規
- CJ
- 1
- 10A
- 2
- 1.產品名
- CJ系列
- 2.代號
- 10A、12A、16B、20B、25B、32B、40B
規格表
|
型號
項目
|
||
|---|---|---|
| 滾輪 | ||
| 齒條 | ||
| CPA/CRA 系列 | CPC/CRC 系列 | ||||||
|---|---|---|---|---|---|---|---|
| CPA1010B | CPA1210B | CPA1610B | CPA2010B | CPA2510B | CPA3212B | CPC3212A | CPC4012B |
| CRA1010A | CRA1210A | CRA1610A | CRA2010A | CRA2510A | CRA3212A | CRC3212A | CRC4012A |
| 通用規格 | 基本動額定負載 | N |
|---|---|---|
| 最大適用負載 | N | |
| 允許靜額定負載 | N | |
| 基本動額定扭矩 ※注1 | N?m | |
| 最大適用扭矩 ※注1 | N?m | |
| 允許靜額定扭矩 ※注1 | N?m | |
| 滾輪回轉一圈的移動距離 | mm／回轉 | |
| 最大圧力角 | ° | |
| 模數（滾子P.C.D／齒數） | mm | |
| 滾輪 | 齒數 | 齒 |
| 節圓直徑 ※注2 | mm | |
| 質量 | kg | |
| 轉動慣量 | ×10-4 kg?m2 | |
| 齒條 | 節距 | mm |
| 定尺 | mm | |
| 齒數 | 齒 | |
| 質量 | kg | |
| 外形圖 | 滾輪/齒條 | |
| 拼接齒規 | ||
| CAD數據 | 滾輪/齒條 | |
| 拼接齒規 | ||
| 產品樣本 | ||
| 使用說明書 | ||
| 250 | 500 | 1000 | 1500 | 2200 | 3600 | 6000 | 15000 |
| 250 | 500 | 1700 | 2200 | 3100 | 6600 | 10500 | 18000 |
| 380 | 750 | 2000 | 3000 | 4400 | 7200 | 18900 | 26000 |
| 4.0 | 9.5 | 25.5 | 47.7 | 87.5 | 220 | 366.6 | 1146 |
| 4.0 | 9.5 | 43.3 | 70.1 | 123.4 | 403.3 | 641.5 | 1375.2 |
| 6.0 | 14.3 | 50.9 | 95.5 | 175.1 | 440 | 1150 | 1986.4 |
| 100 | 120 | 160 | 200 | 250 | 384 | 384 | 480 |
| 31 | 30.2 | 30.7 | 30.1 | 30.7 | 30.1 | 30.1 | 30.0 |
| 3 | 3.6 | 4.75 | 6 | 7.5 | 9.5 | 9.5 | 12 |
| 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 |
| 31.831 | 38.197 | 50.9 | 63.7 | 79.6 | 122.2 | 122.2 | 152.8 |
| 0.20 | 0.31 | 0.71 | 1.3 | 2.1 | 6.4 | 6.4 | 12.4 |
| 0.41 | 0.96 | 3.93 | 10.5 | 25.5 | 169 | 169 | 594 |
| 10 | 12 | 16 | 20 | 25 | 32 | 32 | 40 |
| 480 | 480 | 512 / 992 | 500 / 1000 | 500 / 1000 | 512 / 992 | 512 / 992 | 520 / 1000 |
| 48 | 40 | 32 / 62 | 25 / 50 | 20 / 40 | 16 / 31 | 16 / 31 | 13 / 25 |
| 0.6 | 0.6 | 1.1 / 2.2 | 2.1 / 4.2 | 2.7 / 5.4 | 4.2 / 8.4 | 4.2 / 8.4 | 6.9 / 13.8 |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
PDF |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
CAD |
PDF |
|||||||
PDF |
|||||||
※注1：基本動額定扭矩（最大使用扭矩、允許靜額定扭矩）是指加載在滾輪滾銷節圓直徑上的基本動額定負載（最大使用負載、允許靜額定負載）所產生的扭矩。
※注2: 是理論值，并非實際滾銷的節圓直徑。
用語說明
基本動額定負載： 在一定速度連續運轉時，滿足額定壽命的基本負載。
最大使用負載：在通常運轉時候可以使用的負載最大值（包含加減速時峰值負載）。
允許靜額定負載：在緊急停止或者受到外力沖擊等一些非常情況下負載的最大值。
額定壽命：將基本動額定負載作為負載，以一定的速度連續運轉時的壽命稱為額定壽命，以滾輪回轉次數來表示。
額定壽命：1010型~1210型（為270,000,000回轉（滾輪在300rpm，壽命時間為15000小時。）
1610型~4012型（為 60,000,000回轉（滾輪在100rpm，壽命時間為10000小時。）
